A HEIDENHAIN mérőrendszerek interfészei
A mérőrendszerek és a követő elektronikák közötti biztonságos információcserét definiált átviteli formátumokkal, azaz interfészekkel lehet megvalósítani.

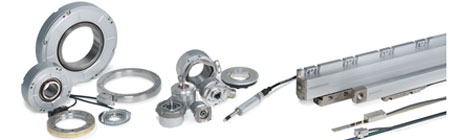

A HEIDENHAIN a mérőrendszereit egy sor elterjedt követő elektronikához illeszkedő interfészekkel kínálja. Az, hogy milyen interfész valósítható meg, többek között függ a mérési elvtől, ami alapján a mérőrendszer működik.
Inkrementális jelek
| Szinuszos jelek | 1 VPP | Az 1 Vpp szinuszos HEIDENHAIN mérőrendszerek nagyon nagy mértékben interpolálható feszültség jeleket adnak ki. |
| 11μAPP | A 11 μApp szinuszos HEIDENHAIN mérőrendszerek áramjeleket adnak ki. Ezeket ND típusú kijelzőkhöz vagy EXE típusú átalakító elektronikákhoz lehet csatlakoztatni. | |
| Négyszögjelek | TTL | A TTL interfészű HEIDENHAIN mérőrendszerek elektronikája a leolvasott szinuszos jeleket interpolációval vagy anélkül digitalizálja. |
| HTL HTLs | A HTL interfészű HEIDENHAIN mérőrendszerek elektronikája a leolvasott szinuszos jeleket interpolációval vagy anélkül digitalizálja. |
Pozícióértékek
| EnDat | Az EnDat interfész a mérőrendszerek kétirányú digitális interfésze. Egyaránt alkalmas pozícióértékek kiadására, a mérőrendszerben tárolt információk kiolvasására, aktualizálására vagy új információk tárolására. A soros adatátvitelnek köszönhetően 4 szál vezeték elegendő a kommunikációhoz. |
| Siemens Fanuc Mitsubishi Yaskawa Panasonic | Cégspecifikus interfészek |
| PROFIBUS-DP | A PROFIBUS egy gyártóktól független, a nemzetközi EN 50 170 szabvány szerinti nyílt mezőbusz. A mezőbusz rendszerekkel összekapcsolt érzékelők csatlakoztatásakor a kábelezési költség és a vezetékek száma a mérőrendszer és a követő elektronika között a minimálisra csökken. |
| PROFINET IO | A PROFINET IO az ipari kommunikáció nyílt ipari Ethernet szabványa. A PROFIBUS-DP jól bevált működési modelljén alapul, de mégis a gyors Ethernet technológiát használja fizikai átviteli médiumként és ezáltal az I/O-k gyors átvitelére van szabva. Ezzel egyidőben lehívott adatok, paraméterek és IT funkciók átviteli lehetőségét is kínálja. |
| SSI | Az abszolút pozícióérték átvitele az adatvezetékeken (DATA), szinkronban a vezérlő által meghatározott órajellel (CLOCK), kezdve a "most sifgnificant bit"-tel (MSB) történik. Az adatszó hossza az SSI szabvány szerint 13 bit a singleturn és 25 bit a multiturn forgóadók esetében. Az abszolút pozícióértékek mellett inkrementális jelek is továbbíthatók. |
