A HEIDENHAIN út- és szögelfordulásmérőivel végzett pozíciómérés előnyei jól szemléltethetők a Telstar munkadarab példáján. A Telstar labda optikailag is kifogástalan megjelenésének előfeltétele, hogy a varrat marása az ötszögek és a hatszögek találkozásánál a több mint kétórás megmunkálás ellenére a legnagyobb precizitással készüljön el. A marószerszám NC programban meghatározott szöghelyzete a kör- és a lineáris tengelyek nagymértékű elmozdulását igényli, amihez nagy térbeli pontosságra van szükség.

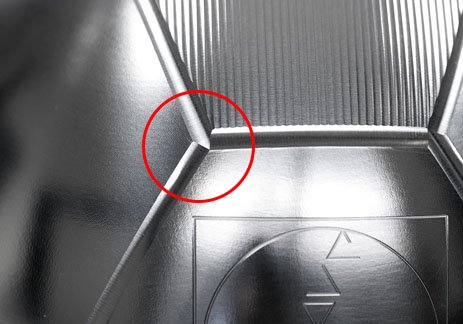

Semi-Closed LoopA hajtásmechanika hatásai láthatóan csorbítják a megmunkálsi pontosságot. A varrat szélessége változó. A varratok találkozása sem szép.

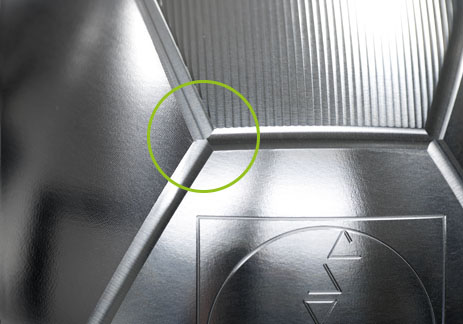

Closed LoopA HEIDENHAIN precíz út- és szögelfordulásmérőivel ellátott gépen a hajtásmechanika hatásai nem befolyásolják a megmunkálás eredményét. A varrat az előírt szélességgel készült és a varratok találkozása is hibátlan.
